高強(qiáng)環(huán)氧砂漿抗壓強(qiáng)度怎樣/正祥Z32高強(qiáng)環(huán)氧砂漿是一種用于混凝土缺損快速修補(bǔ)和加固施工的專用材料。具有高強(qiáng)度,高粘接力,良好的防腐和耐久性。采用改性環(huán)氧改性配制。
一、應(yīng)用范圍
1. 混凝土結(jié)構(gòu)缺損、蜂窩、麻面的修補(bǔ)與加固;
2. 水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融破壞后的修復(fù)與保護(hù);
3. 化工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ);
4. 公路、橋梁等主要受力構(gòu)件的修補(bǔ)與加強(qiáng);
5. 機(jī)場跑道、車間等工程部位的抗磨損防護(hù)與修補(bǔ);
6. 混凝土管道表面缺陷和連接處的快速封閉粘結(jié);
7. 預(yù)制構(gòu)件裝配縫隙的灌注修補(bǔ)。
二、特點(diǎn)
1. 抗沖擊,耐振動(dòng),韌性好,抗壓強(qiáng)度高;
2. 常溫施工,不粘器具、施工方便快捷;
3. 無毒、無污染;
4. 對(duì)舊混凝土基層有良好的粘結(jié)力;
5. 可潮濕基層粘接,綠色環(huán)保。
三、性能指標(biāo)
編號(hào) 項(xiàng)目 技術(shù)指標(biāo)
1 抗壓強(qiáng)度(MPa) ≥85
2 抗折強(qiáng)度(MPa) ≥15
3 與砼正拉粘結(jié)強(qiáng)度(MPa) ≥3.0
4 可操作時(shí)間(20℃),min ≤30
5 初凝時(shí)間(20℃),h ≤2
四、使用方法
1、基層要求及處理
打磨去除混凝土基層表面的疏松層,露出堅(jiān)實(shí)骨料,徹底掃凈表面浮灰,基層要求堅(jiān)固,干燥;無貫通寬裂縫;
2、材料配制
Z32膠液配比:Z32甲組份 :Z32乙組份=4:1(重量比)
Z32砂漿配比:Z32甲組份 :Z32乙組份:Z32粉料=4:1:18 左右(重量比),根據(jù)氣溫、立面或平面施工調(diào)整Z32粉料用量。
甲、乙組份取料容器分開使用,每次配料不宜過多,隨配隨用,20分鐘內(nèi)用完;

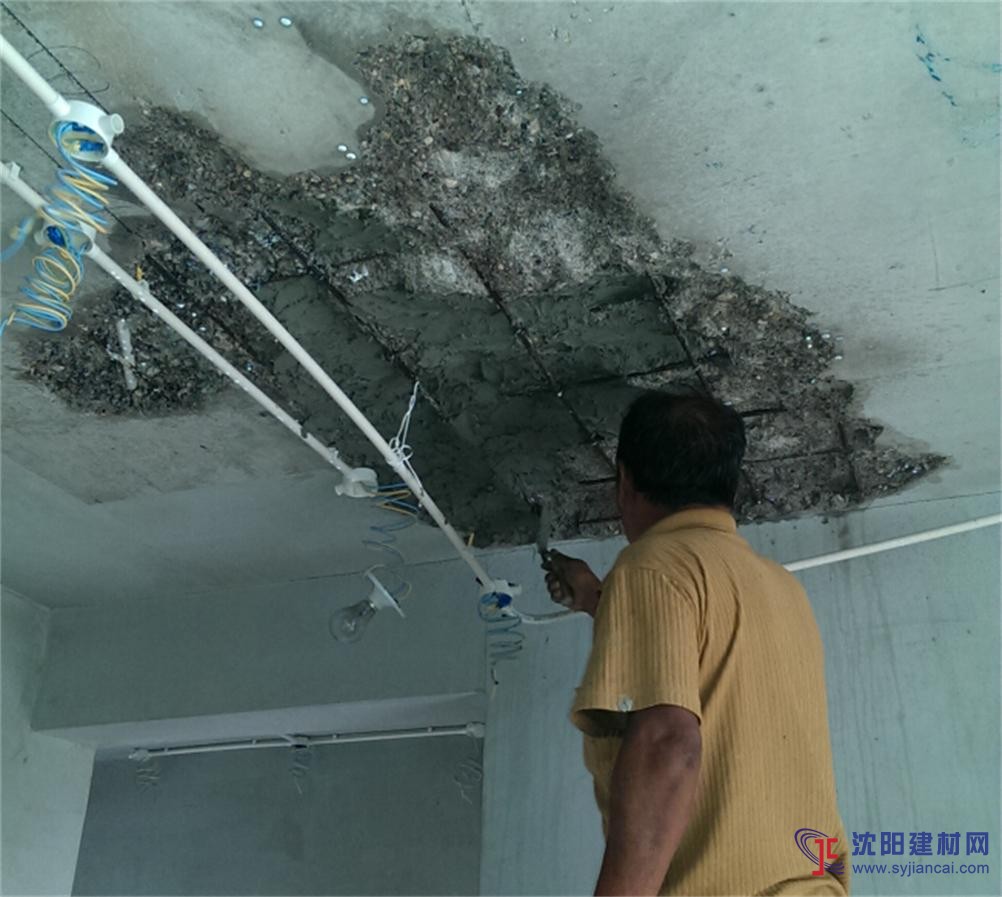

3、施工
涂刷膠液:將配制好的Z32膠液攪拌均勻,采取滾涂或刷涂的方法,在處理好的基層上涂刷均勻,厚薄一致,確保完全涂滿基層。間隔0.5~4小時(shí)(根據(jù)氣溫初凝后)可以進(jìn)行下道工序。
壓抹砂漿:在膠液涂刷后表面變粘( 手觸膠液有拉絲現(xiàn)象)后, 立即壓抹配制好的Z32砂漿,同時(shí)壓實(shí)收光。
養(yǎng)護(hù):干燥養(yǎng)護(hù)7天,可使用。
|
