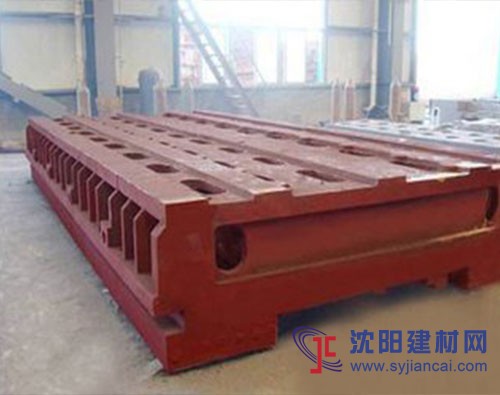

 鑄鐵床身鑄件收縮率介紹及質量的重要性
鑄鐵床身鑄件材質為高強度鑄鐵HT250-300，硬度HB180-200，保證機床導軌面密度和硬度，滿足淬火需要，使用壽命延長，采用樹脂砂消失模鑄造，單塊凈重在40噸以內，鑄件無縮孔、縮松、飛邊、毛刺缺陷，表面光滑度高，縮短了生產周期同時尺寸精度更高。然后經熱處理工藝，使鑄件硬度更大、韌度更強，并且具備耐腐蝕和抗酸堿的特性，長久使用更趨于穩定。為達到導軌鑄件使用要求，長河引進龍門銑、龍門刨床、數控機床、對導軌鑄件進行刮研等精加工，達到1級精度要求。
鑄鐵床身鑄件特點：機床鋼性好，幾個洗頭可同時銑削；機床的工作進給和洗頭進給采用分離驅動方式；機床采用吊掛按扭集中控制、調整，操作方便；機床三向進行采用交流變頻器和變頻電機，實行無極調速；機床電器采用三菱PLC可編程控制器幾種控制，可靠性強；根據客戶要求，可提供直角銑頭、雙端面直角銑頭，擴大使用范圍；工作臺導軌面貼有高耐磨負荷導軌軟帶，確保低速平穩性和精度的保持性。
鑄鐵床身鑄件的鑄鐵中含有石墨有利于潤滑及貯油，使床身鑄件的消震性優于鋼而且耐磨性好。刨床床身鑄件工藝性能好，流動性良好，收縮率小，因此適宜于鑄造結構復雜或薄壁鑄件。床身鑄件的灰口鑄鐵含碳量高，接近于共晶成分，所以熔點比較低，由于石墨使切削加工時易于形成斷屑，所以床身鑄件的可切削加工性優于鋼。
鑄鐵床身鑄件的收縮率：對于機床鑄件收縮率的確定，簡單件先按1%、復雜件按0.8%做試驗，以確定每一種大型機床鑄件合適的收縮率。有的鑄件，可按試驗結果在長、寬、高三個方向取不同的收縮率。工藝參數的選擇，工藝參數對鑄件尺寸精度以及輪廓清晰度有較大的影響。經過多次工藝試驗，對每一工藝參數都認真選擇。比如，拔模斜度取最低限度值，并按加減厚度法選定；要充分考慮分型負數與鑄件收縮的相互補償。外觀質量指大型機床鑄件表面粗糙度、表面缺陷、尺寸偏差、形狀偏差、重量偏差；內在質量主要指大型機床鑄件的化學成分、物理性能、機械性能、金相組織以及存在于鑄件內部的孔洞、裂紋、夾雜、偏析等情況；使用質量指大型鑄件在不同條件下的工作耐久能力，包括耐磨、耐腐蝕、耐激冷激熱、疲勞、吸震等性能以及被切削性、可焊性等工藝性能。低合金化鑄鐵在普通鑄鐵的基礎上用沖天爐或電爐熔煉均可，含有少量銻、鉻合金，含錳量低，并在爐前做孕育處理，該材料成本與普通鑄鐵相近，可廣泛用于機床的基礎件。檢驗平臺在我國的發展越來越好，應用越來越廣泛。
鑄鐵床身鑄件選用樹脂砂是為什么？
1、可塑性好：樹脂砂型其材料可塑性好，造型操作方便，制成的砂型形狀準確、輪廓清晰。
2、耐火性：高溫的金屬液體澆進后對模型產生強烈的熱作用，因此樹脂砂型要具有抵抗高溫?zé)嶙饔玫哪芰Α?BR> 3、強度高好：樹脂砂型必須具備足夠高的強度才能在造型、搬運、合箱過程中不引起塌陷，澆注時也不會破壞鑄型表面。
4、透氣性好：高溫金屬液澆入模型后，型內充滿大量氣體，這些氣體必須由模型內排出，否則將會使機床鑄件產生氣孔、澆注不足等缺陷。
5、退讓性好：機床鑄件在冷凝時，體積發生收縮，樹脂砂型應具有一定的被壓縮的能力，如樹脂砂型的退讓性不好，鑄件易產生內應力或開裂。
鑄鐵床身鑄件無損檢驗的具體操作步驟：首先機床鑄件所有的內部和表面都要接受磁粉檢驗。其次液體滲透探傷檢查：機床鑄件所有的內部和表面都要接受液體滲透探傷檢查。然后機床鑄件要進行100%完全X光拍片。如果機床鑄件產品規范規定了無損檢測的要求應按相應規范的規定進行。機床鑄件的結構要保證質量，簡化工藝。鑄鐵檢驗平臺的結構不能輕易修改，如需修改應向產品設計者說明。
鑄鐵床身鑄件的質量提高，一直是鑄件技術人員的所追求的，其實造型造芯是平板鑄件形成過程中的關鍵工序之一，只要我們掌握好造型造芯的工序，就可以提高我們床身鑄件的質量。水玻璃砂造型造芯工藝研究水玻璃的凈化及改性以提高其粘結性能，開發新型水玻璃砂舊砂再生回用工藝及設備，進一步推廣酯硬化水玻璃砂在中大型床身鑄件上的應用；粘土砂濕砂造型工藝多年的生產實踐表明，具有成本低、污染小、效率高、質量好等優點的射壓、氣沖造型和靜壓造型等高度機械化、自動化、高密度濕度造型工藝，將成為我國今后中、小型鑄件生產的重要發展趨勢；樹脂砂造型造芯工藝通過開發無或少污染的粘結濟、催化劑，研究與之配套的環保處理設備，廣泛應用和發展樹脂自硬砂、冷芯盒自硬工藝、溫芯盒法及殼型（芯）法。樹脂泛造型工藝的產品床身鑄件，鑄鐵方箱，彎板等；鑄造涂料擴大和加強轉移涂料、表面合金化涂料的應用領域和機理研究。床身鑄件工作面的平面度是指包容平板實際工作面且距離為小的兩平行平面間的距離，其值可按對角線法、環線法的檢定結果進行“基面變換”求得。在進行鑄造床身鑄件的時候，只有注意這些問題，才有助于提高床身鑄件的質量。
鑄鐵床身鑄件平面度的測量方法：應用計算公式獲得床身鑄件的平面度誤差值。該法有計算精確的優點，但需事先判準高低點，否則將造成計算錯誤或影響其計算準確度；圖解法是一種幾何作圖求解法。是以各測點的測量值按比例在進角坐標系上描點，用作圖方式從坐標圖上量取平面度偏差值。有簡單、直觀的優點，但該法需用坐標紙準確作圖，且有作圖誤差，適合現場使用；旋轉法是將測基面經過適當變換，使測量基面和評定基面重合，獲得符合小條件的位置，通過測量數據的交換獲取平面度誤差。該法不需使用繪圖或計算工具，有簡便易行的優點，具體操作時常需做多次旋轉，對不熟練者效率不高。
河北盛鼎機械有限公司生產的焊接平臺、鑄鐵焊接平臺、床身鑄件全部按照國家相關標準及行業標準生產制造（非標產品依照圖紙生產）。 |
