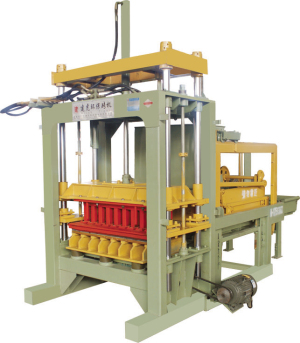

JH-QT5-20A1型多功能振壓式墻地磚成型機
（一）具體配置：
|
序號 |
部件名稱 |
功率 |
備注 |
|
1 |
主機、布料機、泵站操作臺 |
22KW |
|
|
2 |
9米輸送機 |
2.2KW |
|
|
3 |
400雙軸臥式攪拌機 |
11KW |
|
|
4 |
出磚送板機 |
|
|
|
5 |
二次面料機 |
|
生產地面磚時選購 |
（二）技術參數：
|
序號 |
項目 |
參數 |
|
1 |
激震力 |
78KN |
|
2 |
震動頻率 |
5000次/分 |
|
3 |
震幅 |
15mm |
|
4 |
噪音 |
95db |
|
5 |
震動時間 |
6秒/次 |
|
6 |
外形尺寸 |
3500*1800*2500（mm） |
|
7 |
裝機容量 |
24.2KW |
|
8 |
整機重量 |
6噸 |
|
9 |
最大壓力 |
10噸 |
|
10 |
托板尺寸 |
1100*570*20（mm） |
|
11 |
操作人數 |
8人 |
|
12 |
用地面積 |
≥3000m2 |
（三）適用磚型和產量：
|
制品規格（長*寬*高）mm |
成型塊數 |
生產周期 |
每小時產量 |
|
標 磚 240*115*53（mm） |
32塊 |
20秒/次 |
5760塊 |
|
空心磚 390*190*190（mm） |
5塊 |
20秒/次 |
900塊 |
|
多孔磚 240*115*90（mm） |
16塊 |
20秒/次 |
2400塊 |
|
面包磚 100*200*60（mm） |
18塊 |
20秒/次 |
3240塊 |
（四）設備介紹：
JH-QT5-20 A型設備是通過多年精心研制，不斷改進打造而成，該型號設備在質量和穩定性上可以說是甄于完美。該機型主要特點是：操作簡單，更換模具可以生產不同型號尺寸的標準磚、空心砌塊、路面磚等，真正實現了一機多用。在保證設備穩定性的前提下，通過不斷改進，設備的震動力及震動頻率增大，配合獨到的液壓及輔助系統，使用該設備生產出來的制品密實度及強度大幅度提高，彌補了目前市場上存在的免燒磚壓力不夠，人們對免燒磚質量存在質疑的缺點。
通過不斷改進使設備從攪拌到出磚真正實現了流水線式作業，大大節省人工，由于生產出的制品的密實度高，所以利用該設備生產出來的標準磚當時就可以碼垛，大大節省人力，并解決了建廠初期先要投入大筆資金購買大量托板的問題，因為咱廠的設備生產標準磚只需要托板20塊左右。由于設備價格低廉，操作簡單，便于維護，使得一些資金不太充裕，沒有建廠常識的小型個體經營者實現了建廠夢。投入小比資金帶來更大的經濟效益。
（五）設備特點：
1.任意更換模具實現一機多樣化。
2.往復撥叉式強制快速布料均勻。
3.激震與液壓結合，保證產品均勻的密實度。
4.強制式模具同步結構，確保制品厚度一致，脫膜平穩，成品率高。
5.實現送板、出板、骨料、震動、壓制自動化。
售前服務：根據客戶所在地原材料，為您提供項目設計、工藝流程設計，適合您的機器設備選購方案的制定，根據您的特殊需求，設計制造產品，為您培訓技術操作人員，使其生產出合格產品，使客戶在最短時間內實現良性運轉
售中服務：陪您一起完成對設備的驗收，協助擬訂施工方案和詳細流程
售后服務：公司派技術人員到現場指導設備安裝、調試現場及培訓操作人員
完善的售前、售中、售后服務，工程技術人員定期走訪，協助做好設備維護保養
